一、結構和性能

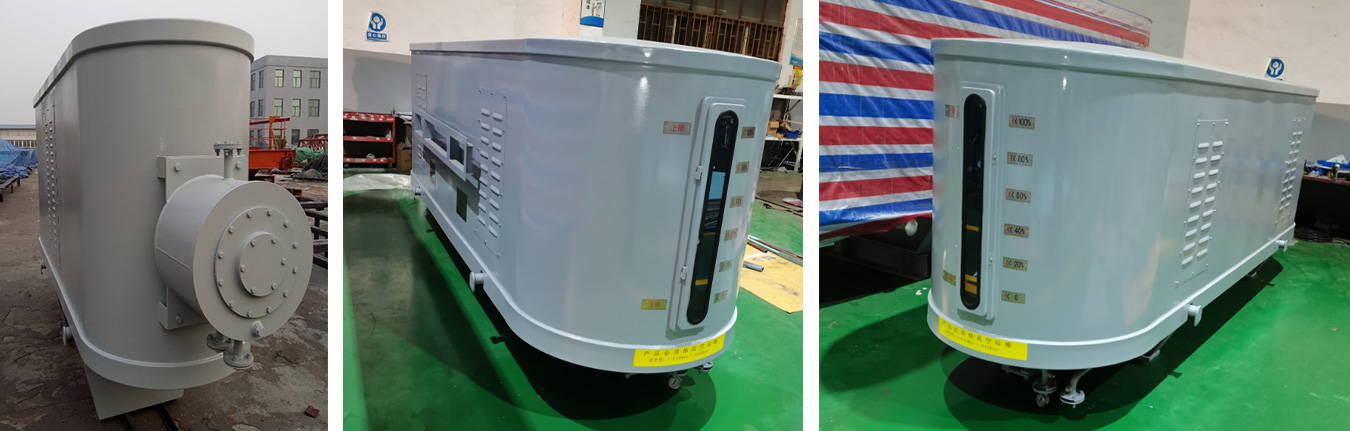

YZ-BPN型金屬波紋（內油）密封式儲油柜（簡稱內油式儲油柜）適用于各種油浸式電力變壓器及其它油浸式電力設備。其結構新穎，不銹鋼波紋芯體采用內油式、全密封的方式，工作運行與變壓器及其它油浸式電力設備同壽命，補償量大、動作靈敏且補償運動平穩,儲油過程可靠，油位指示直觀準確，不會產生假油位。當油溫發生變化時，波紋芯體的伸縮補償運動無重力之外的其他運動阻力。除此之外，儲油柜還有高低油位報警功能和4~20mA油位遠傳功能，是隔膜式儲油柜、膠囊式儲油柜的理想更新替代產品。

1、結構特點

1.1結構

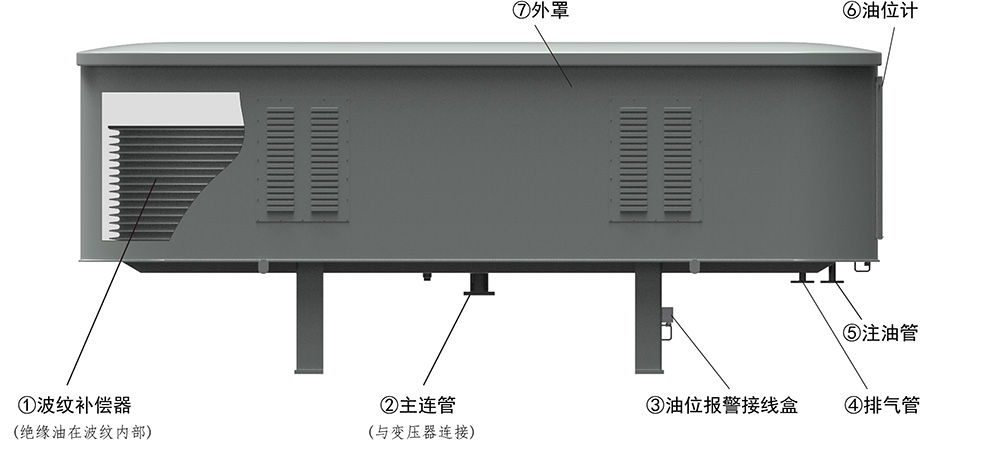

YZ-BPN型金屬波紋（內油）密封式儲油柜由儲油芯體、外防護罩、管路、油位視窗及柜腳等組成。

1.2 特點

▲ 儲油柜自身具有極限油位預警功能

在儲油柜外防護罩一側裝有油位視窗，當變壓器內部油溫發生變化時，油位指示能隨時反映出變壓器的油位變化；儲油柜裝有高低極限油位報警裝置，當油位到達高或低時,報警裝置會發出報警信號，提醒值守人員及時處理。

▲ 結構簡單、安裝方便、注油容易

儲油柜配有一條主管路和兩條輔管路，主管路一端連接儲油柜芯體內腔，一端通過蝶閥、波紋軟聯管與變壓器氣體繼電器相連；其中一條輔管路為注、補、排油管路，對油量進行調整時用，可延伸至便于操作的高度，配截止閥（閥門）方便注、補、排油；另一條輔管路為排氣、抽真空管路，可對芯體內腔進行排氣或抽真空操作。

▲  適用廣泛、補償量多樣化

可按用戶的需求特殊設計，補償量范圍0.01~15立方米，能滿足各類變壓器及電力設備。

▲ 儲油柜在微正壓下運行

儲油柜內部芯體始終在微正壓狀態下運行，因此可避免變壓器內部產生負壓造成空氣滲入箱體。

二、工作原理

內油式金屬波紋式儲油柜采用不銹鋼波紋芯體作為補償器元件，變壓器油充滿波紋芯體內部，當變壓器油隨溫度變化產生體積變化時，儲油柜通過波紋芯體的伸長或縮短實現容積的相應補償。

2.1 主要性能參數

▲ 波紋芯體耐壓能力：-0.1Mpa~0Mpa

▲波紋芯體的大彈性反力：≤8kPa

▲  波紋芯體設計壽命：30年

三、產品到貨驗收

3.1 檢查產品運輸過程中是否處于壓縮狀態：

 ▲油位指針應處于低位；

 ▲ 打開排氣管口時應有強烈氣流吸入。

3.2外觀檢查：不得有嚴重磕碰或變形。

3.3產品及附件清點。（見供貨單）

3.4文件檢查，應有以下文件：產品說明書、出廠檢驗報告、供貨單及合同要求的其它產品資料。

四、儲油柜存放

▲ 儲放環境不應有腐蝕性氣體；

▲ 儲放場地可靠，避免觀察窗玻璃等易損部位的傷害；

▲ 不得打開注油口、排氣口閥門；

▲ 保持注油口、排氣口密封。

五、儲油柜安裝和注油

5.1、工具準備

準備安裝所需工具設備，工具如扳手、螺絲刀等，設備如起重機、濾油機、空壓機等。

5.2安裝前檢查

儲油柜出廠時內部呈負壓狀態，參照3.1項檢查密封是否良好。

5.3儲油柜安裝

▲儲油柜吊裝就位，對正柜腳安裝孔，擰緊螺栓；

▲連接好與變壓器相通的管路及相應蝶閥、氣體繼電器等；

▲將排氣管、注排油管分別引至下方便于操作的高度，并連接密封可靠的閥門。

▲儲油柜出廠前已經過嚴格的密封試驗，安裝使用前無需再檢漏。當變壓器器身打正壓檢測密封性時，須關閉儲油柜下方蝶閥，待卸壓后再打開。

六、注油程序

6.1注油與排氣

將所有管路連接好，配裝閥門后即可注油。開始注油時，打開排氣管路，然后緩慢注油，邊注油邊觀察油位變化，注油速度不可過快。

當排氣管內有油連續流出時，關閉排氣管路閥門。

6.2注油至油位

關閉排氣管路閥門后，繼續注油，同時觀察油位指針，對照油位曲線牌，當油位指示到達對應的刻度時，停止注油。

注意：注油時須將儲油柜油腔內氣體排凈，以免形成假油位。

6.3對于油位的調整

▲ 注油過多時(油位過高）

當注油量超過應注油位時，可從注油口向外排油，至油位合適時停止。

注意：排油時應使排油口浸入油中以避免空氣倒流進入儲油柜。

▲ 注油不足時(油位偏低）

當注油量不足應注油位時，可繼續從注油口向儲油柜內注油，至油位合適時停止。

七、注意事項

▲ 儲油柜吊裝落位時，注意防止碰撞殼體及油位視窗；

▲ 注油過程中，應在排氣口連續出油后再關閉排氣口，儲油柜內氣體排凈，以免形成假油位。

▲ 儲油柜的工作狀態應是：排氣口、注油口閥門常閉。連接變壓器與儲油柜的輸油管路蝶閥打開。

八、重要提示

8.1嚴禁儲油柜載油運輸。

儲油柜波紋管芯體屬于彈性焊接件，運輸過程中須呈負壓狀態，使之收縮抗震。儲油柜芯體內裝油，波紋體處于膨脹狀態，此狀態在運輸途中顛簸、搖晃，波紋體內的油將對波紋體側壁產生沖擊，波紋芯體及其軟連接的波紋管會撕裂、折斷，將產生滲漏，因此嚴禁載油運輸。

8.2再次運輸時，須抽真空。

首先通過排油口閥門將儲油柜內的油放干凈，關閉排油口閥門，然后通過排氣口抽真空，當波紋芯體收縮到壓縮下限時停止并關閉排氣口閥門。

吊裝須知：儲油柜底部兩側配有 4只吊柄，以備裝吊用，切勿裝吊其它部位，否則有可能對儲油柜造成傷害。

▲沒有抽真空負壓運輸?shù)膬?chǔ)油柜不能安裝使用。

▲ 發現到貨產品芯體未壓縮，請與廠家聯系。
