一、結構和性能

YZ-BPW型金屬波紋（外油）密封式儲油柜（簡稱外油式儲油柜）適用于各種油浸式電力變壓器及其它油浸式電力設備。本產品采用超柔性不銹鋼波紋芯體作為補償內膽,整體進行無凝露設計，充分滿足對變壓器絕緣油的容積補償。其具有密封性能好、補償量大、靈敏度高、免維護、動作平穩可靠等優點,同時帶有高低油位報警功能和4~20mA油位遠傳功能。是隔膜式儲油柜、膠囊式儲油柜的理想更新替代產品。

1、結構特點

1.1結構

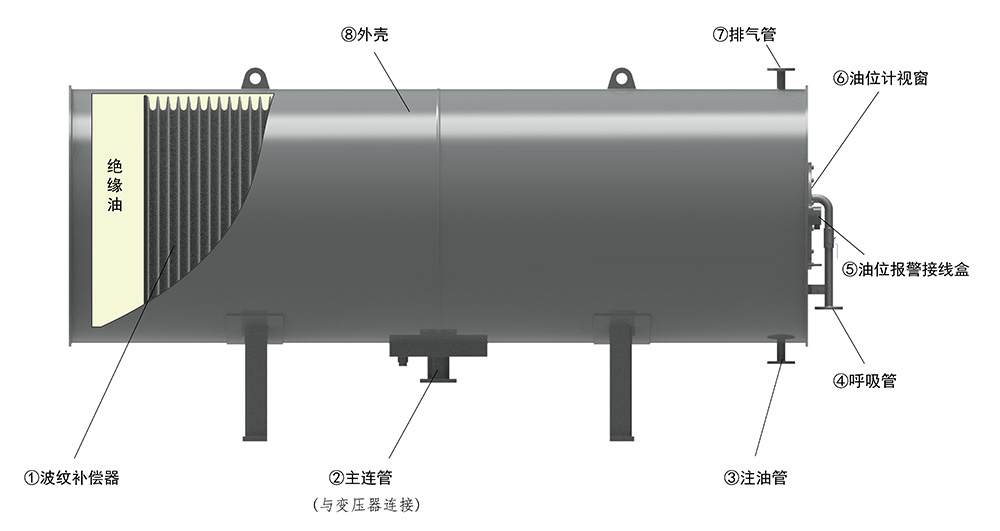

HFJN-BPW型金屬波紋（外油）密封式儲油柜由柜體、柜腳、波紋芯體、變壓器接口、注放油口、呼吸口、排氣口、油位計、集污盒、報警裝置等組成。

1.2 特點

▲儲油柜自身具有極限油位預警功能

在儲油柜一側裝有油位視窗，當變壓器內部油溫發生變化時，油位指示能隨時反映出變壓器的油位變化；儲油柜裝有高低極限油位報警裝置，當油位到達高或低時,報警裝置會發出報警信號，提醒值守人員及時處理。

▲ 儲油柜補償量大

可按用戶的需求特殊設計儲油柜，滿足不同的補償量要求，補償量可以達到10000kg。

1.3主要性能參數

波紋芯體耐壓能力：-0.1Mpa~+0.1Mpa

波紋芯體的彈性反力：≤6kPa

波紋芯體設計壽命：30年

二、工作原理

外油式金屬波紋式儲油柜采用不銹鋼波紋芯體作為補償器件，變壓器油充滿儲油柜柜體與波紋芯體之間，當變壓器油隨溫度變化產生體積變化時，儲油柜通過波紋芯體的伸長或縮短實現容積的相應補償。

三、產品到貨驗收

▲  檢查產品運輸過程中是否處于充氣狀態。

合格標準：1.油位指示顯示運輸位；

2.打開排氣口，有強烈的氣流噴出。

▲ 外觀檢查，不得有嚴重磕碰或明顯變形。

▲ 產品及附件清點（詳見發貨清單）。

▲ 文件檢查，應有以下文件：產品說明書、檢驗報告、合格證、發貨清單及合同要求的其它資料。

四、儲油柜的存放

▲ 存放環境不應有腐蝕性氣體；

▲  存放場地可靠，避免視窗玻璃等易損部位損傷；

▲ 保持注排油口，排氣口，放油塞等密封。

五、儲油柜的安裝和注油

1、工具準備

準備安裝所需工具設備，工具如扳手、螺絲刀等，設備如起重機、濾油機、空壓機等。

2、安裝

2.1、將儲油柜吊裝就位，固定柜腳支架。

2.2、連接與變壓器相通的管路及相應的蝶閥、逆止閥等。

2.3、將排氣管、注放油管、呼吸管引至便于操作的位置。

2.4、連接高低油位報警接線和4~20mA遠傳接線。

2.5、將波紋伸展一次，同時檢測高低油位報警信號是否正常。

方法：打開排氣口和呼吸口，從排氣口充氣，油位指示逐漸升高，當油位指示接近10時，有持續的高油位報警信號輸出（低油位報警信號始終斷開），停止充氣。排氣口保持開啟狀態，從呼吸口充氣，油位指示逐漸降低（此時高油位報警信號斷開），當油位指示接近0時，有持續的低油位報警信號輸出。停止充氣。

3、注油

注油的程序如下：

定油位→注油→排氣→調整油位。

3.1、定油位

打開呼吸口和排氣口，關閉注放油口和變壓器連接口，觀察芯體自由狀態下的位置，如果芯體指示刻度偏高，則從呼吸口向芯體內充氣；如果芯體指示刻度偏低，則從排氣口向筒體內充氣。

在芯體指示刻度與油位曲線牌指示一致后，停止充氣，同時關閉呼吸口并保持關閉至注油完成。

3.2、注油

保持呼吸口關閉，排氣口打開，從變壓器本體或注放油口向儲油

柜內注油。

3.3、排氣

注油時筒體內的空氣從排氣口排出，當空氣排凈，排氣口穩定出油時，停止注油。為確保油中空氣充分析出，注油后需靜置1個小時，待油氣分離后，再次注油，排氣口再次穩定出油后，停止注油。

3.4、調整油位

注油完成后觀察油位指示，對比油位曲線牌，檢查油溫與油位是否對應。如果油位偏高，打開排氣口同時從呼吸口內對儲油柜充氣，到達對應位置后關閉排氣口，同時停止充氣；如果位置偏低，則適當注油至對應位置。

3.5、注油完成

油位調整完畢后，呼吸口安裝吸濕器。儲油柜運行狀態為：

呼吸口打開，排氣口和注放油口關閉。

六、注意事項

儲油柜吊裝落位時，注意防止碰撞筒體及油位視窗；

注油過程中，應確保排氣口連續出油，儲油柜內氣體排凈，以免形成假油位。排凈氣體后，排氣口閥口及注油口閥門關閉，同時須用盲板可靠密封；

儲油柜的工作狀態應是：呼吸口閥門打開，排氣口、注油口閥門關閉。

儲油柜嚴禁與變壓器同步抽真空注油，會造成芯體損傷。如果有真空注油需求，須與廠家進行聯系。

七、重要提示

波紋儲油柜到貨須檢查產品是否處于充壓狀態。

檢查方法：

查看油位指示是否處于高狀態。

查看排氣口處壓力表讀數是否在0.04MPa~0.05MPa區域。

打開排氣管法蘭封板時應有強烈氣流噴出。

▲沒有充氣運輸?shù)膬τ凸癫荒馨惭b使用。

▲發現到貨產品無氣壓，請與廠家聯系。
